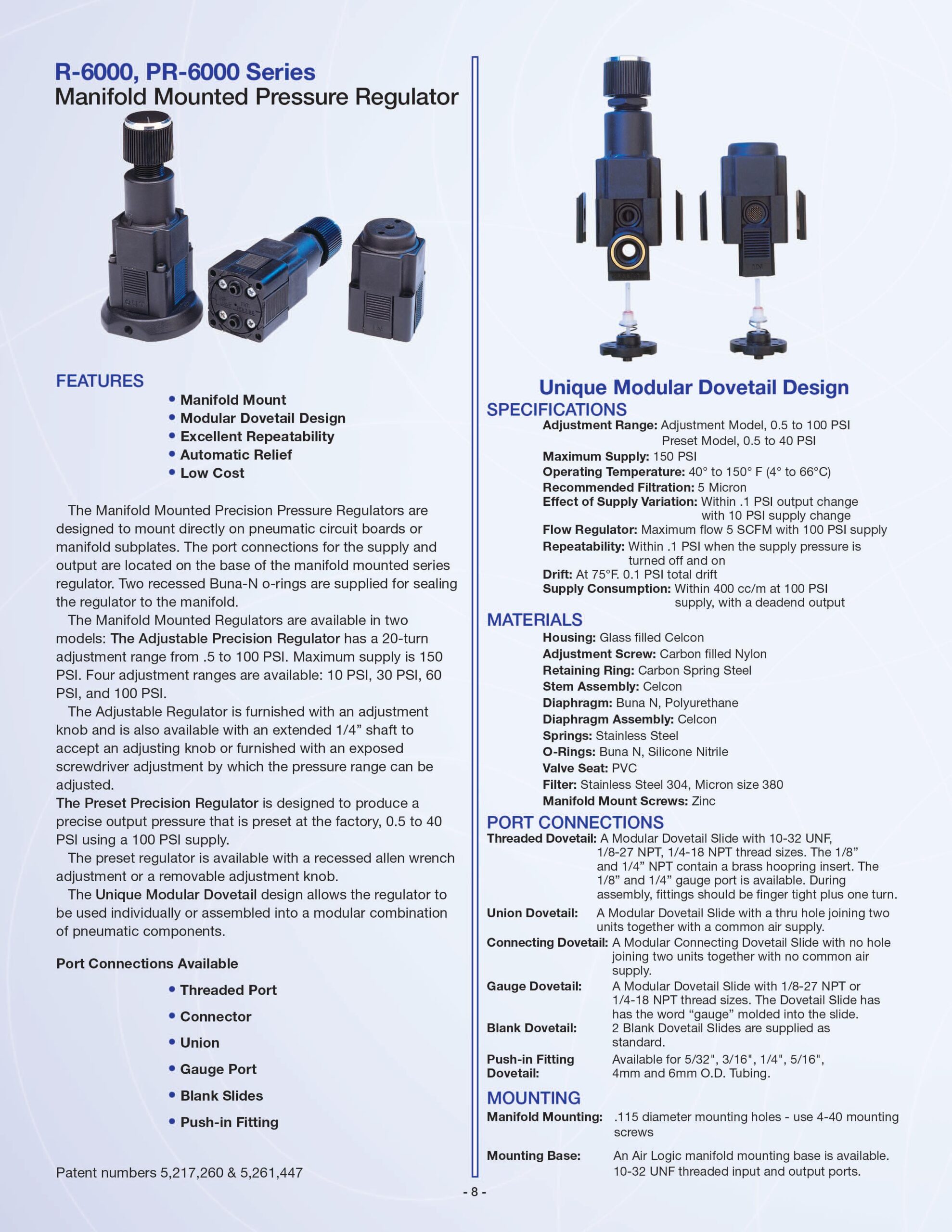

Les régulateurs de pression a flasque ont des raccords pour l’alimentation et la sortie sont situés sur la base du régulateur en série monté sur collecteur.

Les Régulateurs montés sur distributeur sont disponibles en deux modèles: Le régulateur de précision ajustable a une plage de réglage de 20 tours de 0.5 à 100 PSI. L’alimentation maximale est de 150 PSI. Quatre plages de réglage sont disponibles: 10 PSI, 30 PSI, 60 PSI et 100 PSI.

Le Régulateur ajustable est fourni avec un bouton de réglage et est également disponible avec un arbre prolongé 1/4″ pour accepter un bouton de réglage ou fourni avec un tournevis de réglage exposé par lequel la gamme de pression peut être ajustée.

Le Régulateur de précision préréglé est conçu pour produire une pression de sortie précise qui est préréglée à l’usine, de 0.5 à 40 PSI en utilisant une alimentation de 100 PSI.

Le Régulateur préréglé est disponible avec une clé allen encastrée ou un bouton de réglage amovible.

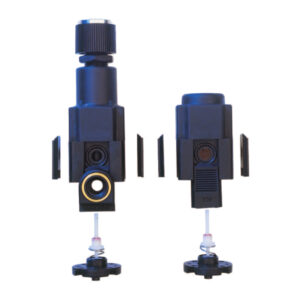

La Conception unique en queue d’aronde modulaire permet d’utiliser le régulateur individuellement ou de l’assembler en une combinaison modulaire de composants pneumatiques.

SPÉCIFICATIONS

Fourchette d’ajustement
Modèle d’ajustement: 0.03 – 6.9 bar (0.5 à 100 PSI)
Modèle prédéfini: 0.03 – 2.76 bar (0.5 à 40 PSI)
Offre maximale: 10.3 bar (150 PSI)
Température de fonctionnement: 4 à 66 °C (40 à 150 °F)
Filtration recommandée: 5 μm
Effet de la variation de l’offre: Variation de la production à moins de 0.007 bar (0.1 PSI) et variation de l’offre à 0.7 bar (10 PSI) (< 1%)
Régulateur de débit: Débit maximum 5 SCFM avec une alimentation de 6.9 bar (100 PSI)
Répétabilité: Dans les limites de 0.007 bar (0.1 PSI) lorsque la pression d’alimentation est coupée et rétablie
Dérive: 0.007 bar (0.1 PSI) dérive totale à 24 °C (75 °F)
Consommation de l’offre: Moins de 400 cc/m à 6.9 bars (100 PSI), avec une sortie en cul-de-sac

MATÉRIAUX

Le bâtiment: Celcon rempli de verre
Vis de réglage: Nylon chargé de carbone
Anneau de retenue: Acier à ressort au carbone
Assemblée de la tige: Celcon
Diaphragme: Buna N, polyuréthane
Assemblage du diaphragme: Celcon
Des sources: Acier inoxydable
Les joints toriques: Buna N, Nitrile de silicone
Siège de soupape: PVC
Filtrer: Acier inoxydable 304, taille au micron 380
Vis de montage du collecteur: Zinc

RACCORDEMENTS

Queue d’aronde filetée: Un coulisseau à queue d’aronde modulaire avec des filetages de 10-32 UNF, 18-27 NPT, 1/4-18 NPT. Les filetages 1/8″ et 1/4″ NPT contiennent un anneau de cerclage en laiton. Le port de jauge 1/8″ et 1/4″ est disponible. Lors de l’assemblage, les raccords doivent être serrés à la main plus un tour.

Union à queue d’aronde: Coulisseau à queue d’aronde modulaire avec un trou traversant qui relie deux unités avec une alimentation en air commune.

Queue d’aronde de connexion: Une glissière modulaire à queue d’aronde sans trou qui relie deux unités sans alimentation en air commune.

Raccord enfichable à queue d’aronde: Disponible pour six tailles de tubes différentes (diamètre extérieur)
– 4 mm
– 6 mm
– 5/32″ (3.97 mm)
– 3/16″ (4.76 mm)
– 1/4″ (6.35 mm)
– 5/16″ (7.94 mm)

MONTAGE

Montage sur panneau: Trous de montage de 2.9 mm de diamètre, utilisez des vis de montage de 4 à 40.

Montage mural: Support mural modulaire en queue d’aronde avec des trous de 4.37 mm

Montage sur base: Une base de montage pour collecteur Air Logic est disponible. Ports d’entrée et de sortie filetés 10-32 UNF.

Commander par numéro de modèle pour la gamme de sortie. Préciser les lettres ou les chiffres accessoires pour les raccords en queue d’aronde et le style de réglage. Le régulateur est fourni en standard avec un PORT D’ENTRÉE, un PORT DE SORTIE et deux PORTS BLANCS. Deux ports accessoires peuvent être commandés. Pour choisir le port, le PORT D’ENTREE est le point de départ. Les autres ports sont ensuite sélectionnés dans le sens inverse des aiguilles d’une montre.

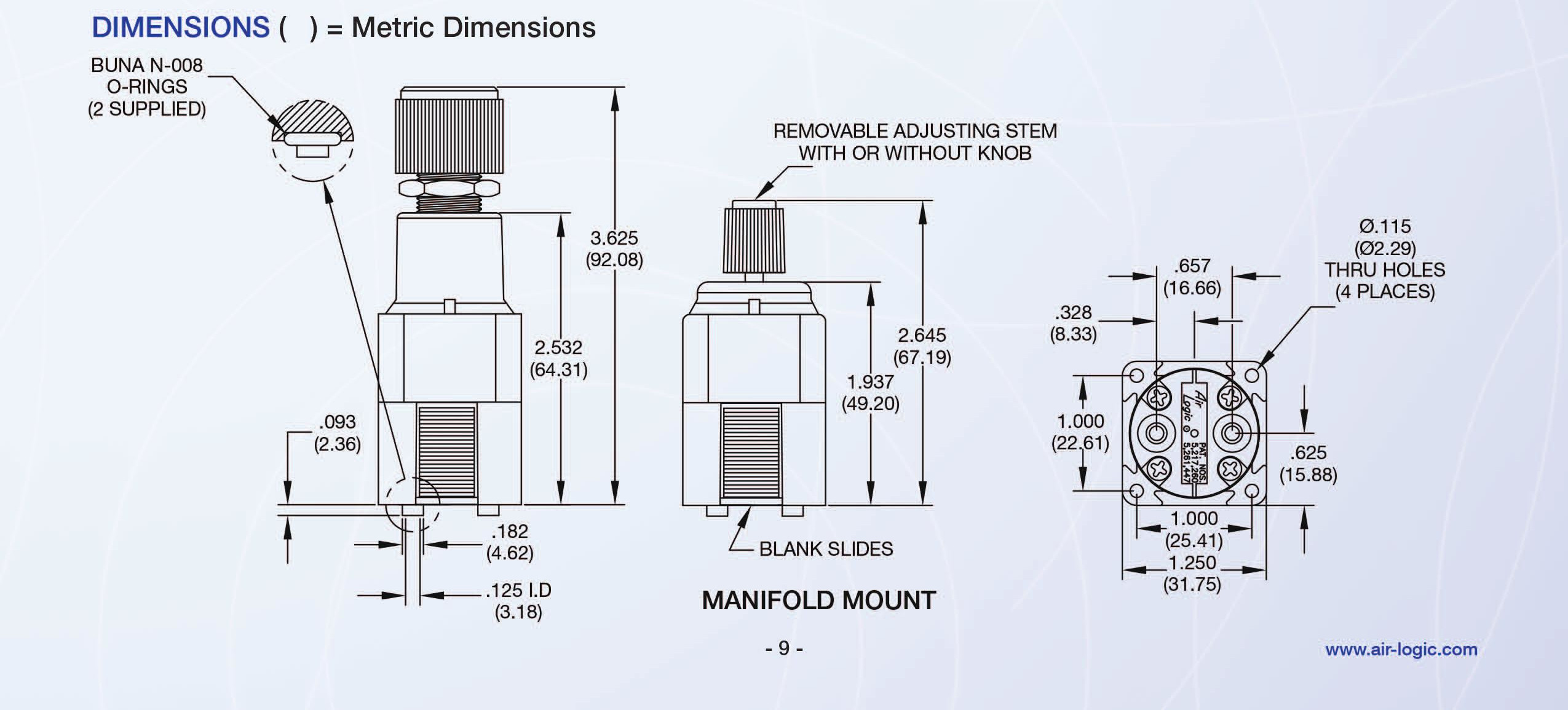

Dessins
