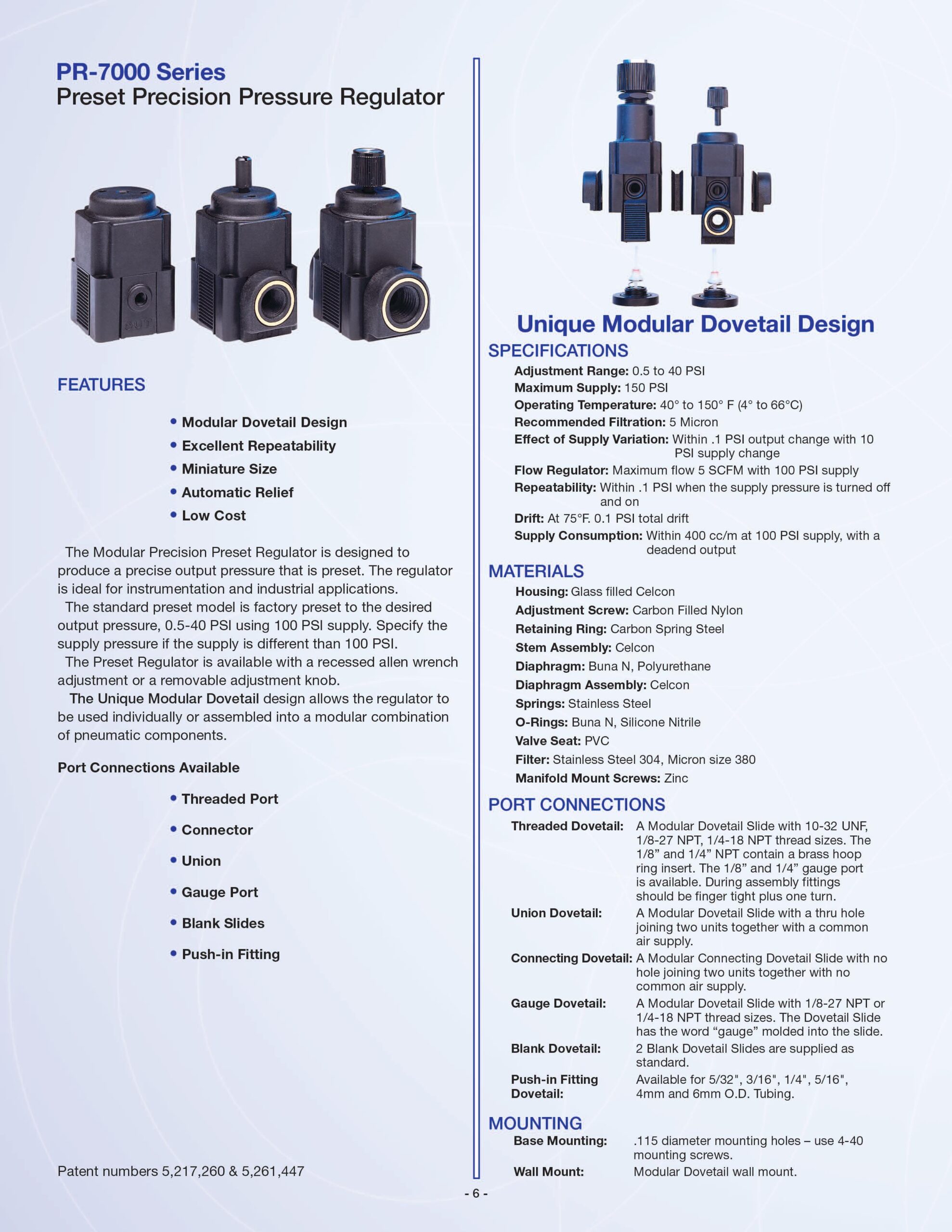

Les Régulateurs modulaires de précision à préréglage sont conçus pour produire une pression de sortie précise qui est préréglée. Le modèle standard est préréglé en usine à la pression de sortie souhaitée, de 0.5-40 PSI avec une alimentation de 100 PSI. Précisez la pression d’alimentation si celle-ci est différente de 100 PSI. Le régulateur à préréglage est disponible avec une clé Allen encastrée ou un bouton de réglage amovible.

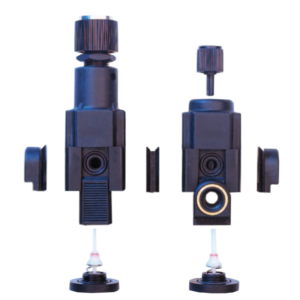

La Conception unique en queue d’aronde modulaire permet d’utiliser le régulateur individuellement ou de l’assembler en une combinaison modulaire de composants pneumatiques.

SPÉCIFICATIONS

Fourchette d’ajustement: 0.03 – 2.76 bar (0.5 – 40 PSI)
Offre maximale: 10.3 bar (150 PSI)
Température de fonctionnement: 4 à 66 °C (40 à 150 °F)
Filtration recommandée: 5 μm
Effet de la variation de l’offre: Variation de la production à moins de 0.007 bar (0.1 PSI) et variation de l’offre à 0.7 bar (10 PSI) (< 1%)
Régulateur de débit: Débit maximum 5 SCFM avec une alimentation de 6.9 bar (100 PSI)
Répétabilité: Dans les limites de 0.007 bar (0.1 PSI) lorsque la pression d’alimentation est coupée et rétablie
Dérive: 0.007 bar (0.1 PSI) dérive totale à 24 °C (75 °F)
Consommation de l’offre: Moins de 400 cc/m à 6.9 bar (100 PSI), avec une sortie en cul-de-sac

MATÉRIAUX

Le bâtiment: Celcon rempli de verre
Vis de réglage: Nylon chargé de carbone
Anneau de retenue: Acier à ressort au carbone
Assemblée de la tige: Celcon
Diaphragme: Buna N, polyuréthane
Assemblage du diaphragme: Celcon
Des sources: Acier inoxydable
Les joints toriques: Buna N, Nitrile de silicone
Siège de soupape: PVC
Filtrer: Acier inoxydable 304, taille au micron 380
Vis de montage du collecteur: Zinc

RACCORDEMENTS

Queue d’aronde filetée: Un coulisseau modulaire à queue d’aronde avec des filetages de 10-32 UNF, 1/8-27 NPT, 1/4-18 NPT. Les filetages 1/8 et ¼ » NPT contiennent un anneau de cerclage en laiton. Le port de jauge 1/8 et ¼ » est disponible. Lors de l’assemblage, les raccords doivent être serrés à la main plus un tour.

Union à queue d’aronde: Coulisseau à queue d’aronde modulaire avec un trou traversant reliant deux unités avec une alimentation en air commune.

Queue d’aronde de connexion: Une glissière modulaire à queue d’aronde sans trou qui relie deux unités sans alimentation en air commune.

Queue d’aronde de jauge: Coulisseau modulaire à queue d’aronde avec un filetage de 1/8-27 NPT ou 1/4-18 NPT. Le mot « GAUGE » est moulé dans la glissière en queue d’aronde.

Queue d’aronde vierge: 2 glissières à queue d’aronde vierges sont fournies en standard.

Raccord enfichable à queue d’aronde: Disponible pour six tailles de tubes différentes (diamètre extérieur)
– 4 mm
– 6 mm
– 5/32″ (3.97 mm)
– 3/16″ (4.76 mm)
– 1/4″ (6.35 mm)
– 5/16″ (7.94 mm)

MONTAGE

Montage sur base: trous de montage de 2,9 mm de diamètre, utilisez des vis de montage M2.5.

Montage mural: Support mural modulaire en queue d’aronde avec des trous de 4.37 mm

Commander par numéro de modèle pour la gamme de sortie. Préciser les lettres ou les chiffres accessoires pour les raccords en queue d’aronde et le style de réglage. Le régulateur est fourni en standard avec un PORT D’ENTRÉE, un PORT DE SORTIE et deux PORTS BLANCS. Deux ports accessoires peuvent être commandés. Pour choisir le port, le PORT D’ENTREE est le point de départ. Les autres ports sont ensuite sélectionnés dans le sens inverse des aiguilles d’une montre.

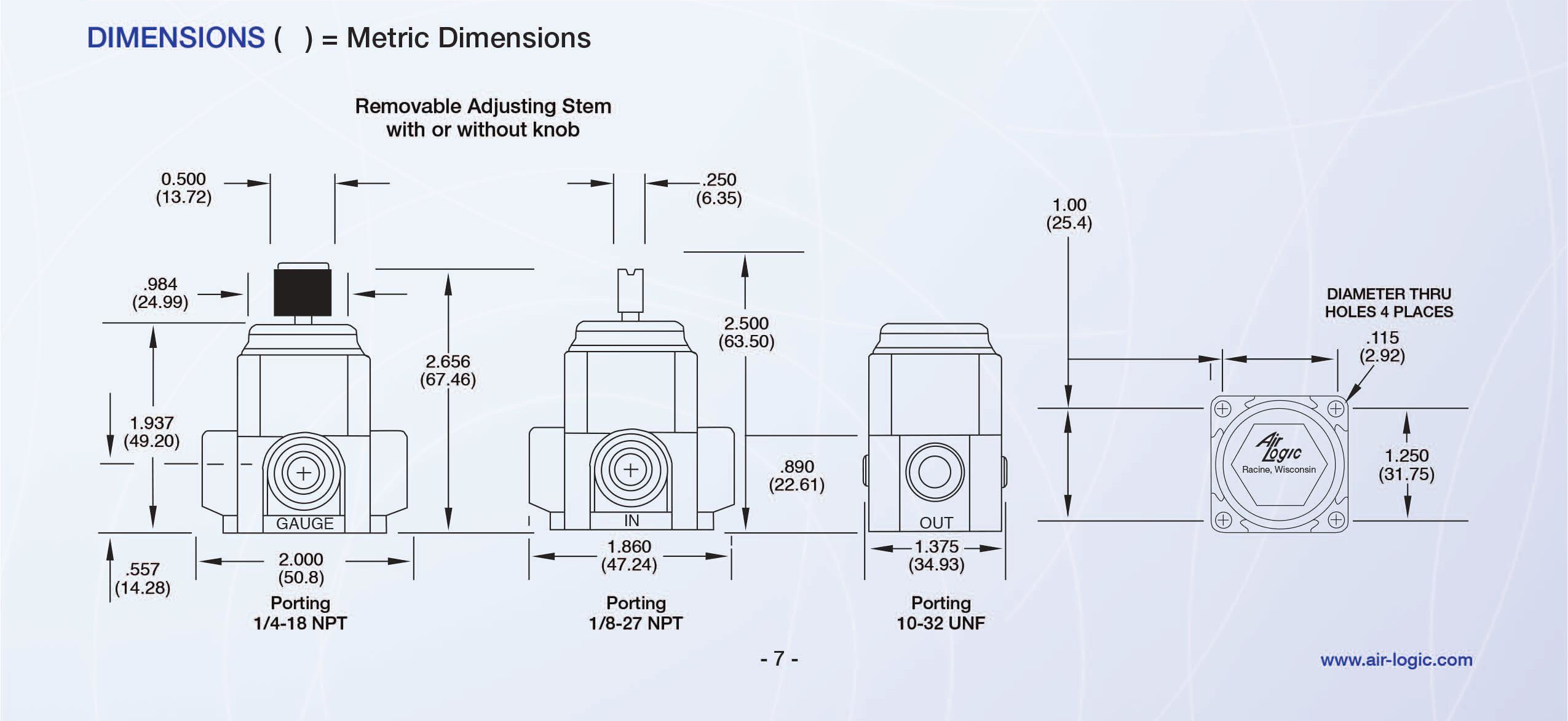

Dessins

Fichiers 3D

Regulators – PR7000 – STEP

Veuillez nous contacter pour d’autres formats.
