La conception unique de la base de la cloison permet au raccord pivotant de tourner indépendamment à 360° dans la base filetée. Les filets (1/4-18 NPT & 1/8-27 NPT) peuvent être scellés avec du ruban téflon ou EverSeal 483. Les filetages 10-32 sont auto-scellants et ne nécessitent pas de joint d’étanchéité. Des raccords sont disponibles pour les tuyaux flexibles de 1/16″, 3/32″, et 1/8″ de diamètre intérieur. Le raccord de type snap est scellé avec un Buna-N, Ethylène Propylène (EPDM), ou Viton o’ring. Les raccords pivontants sont moulés avec précision en nylon.
- Pivontant à 360°
- Pas de ligne de séparation sur le premier raccord
SPÉCIFICATIONS
Fourniture maximale: 8.6 bar (125 PSI)
Température de fonctionnement: -45 à 82 °C (-50 à 180 °F)
MATÉRIAUX
Boîtier et raccords: Nylon
O’ring: Buna-N, Ethylène Propylène (EPDM), ou Viton
RACCORDEMENT
80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
83: Raccord cannelé Ø3.63 mm (0.143″) pour tuyaux D.I. Ø2.4 mm (3/32″)
85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
MONTAGE

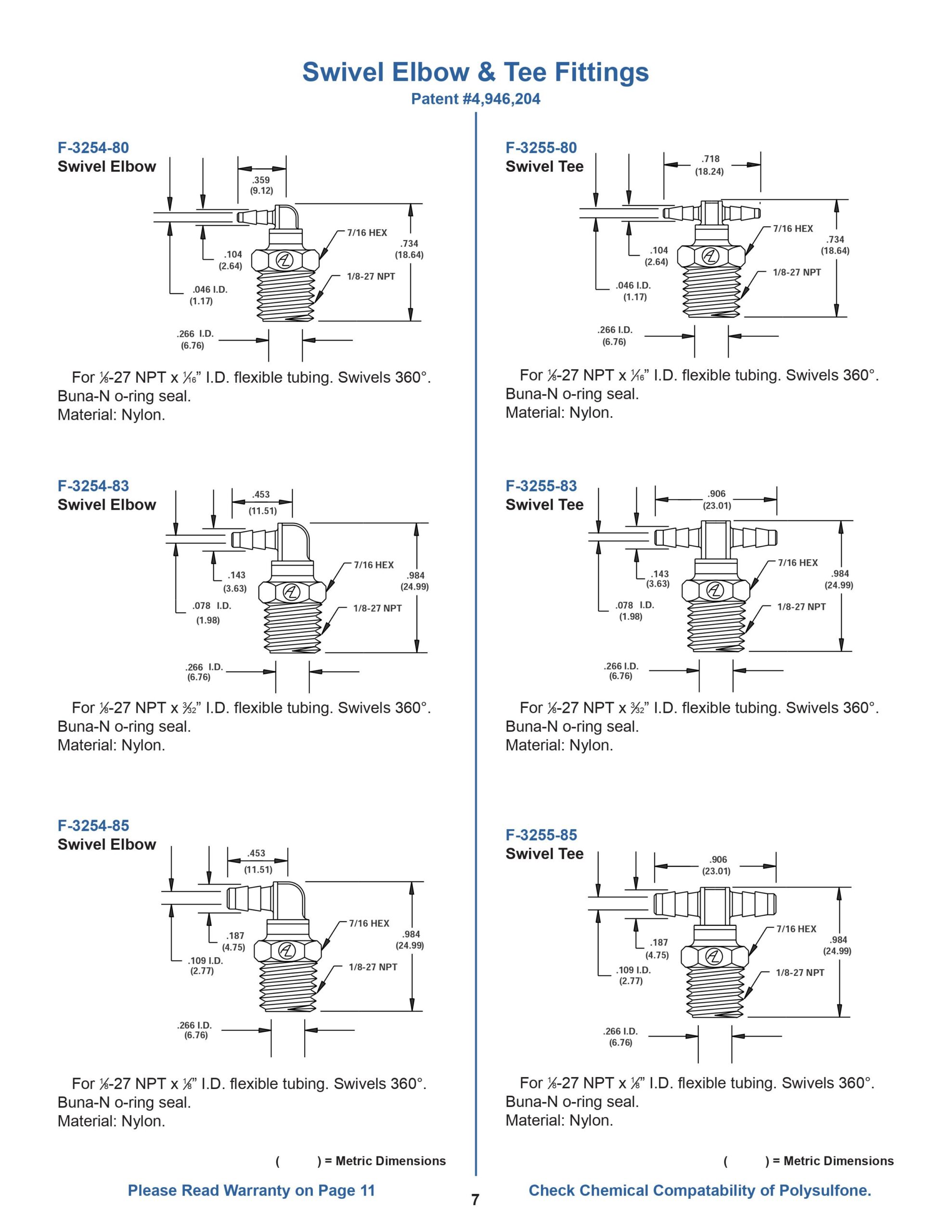

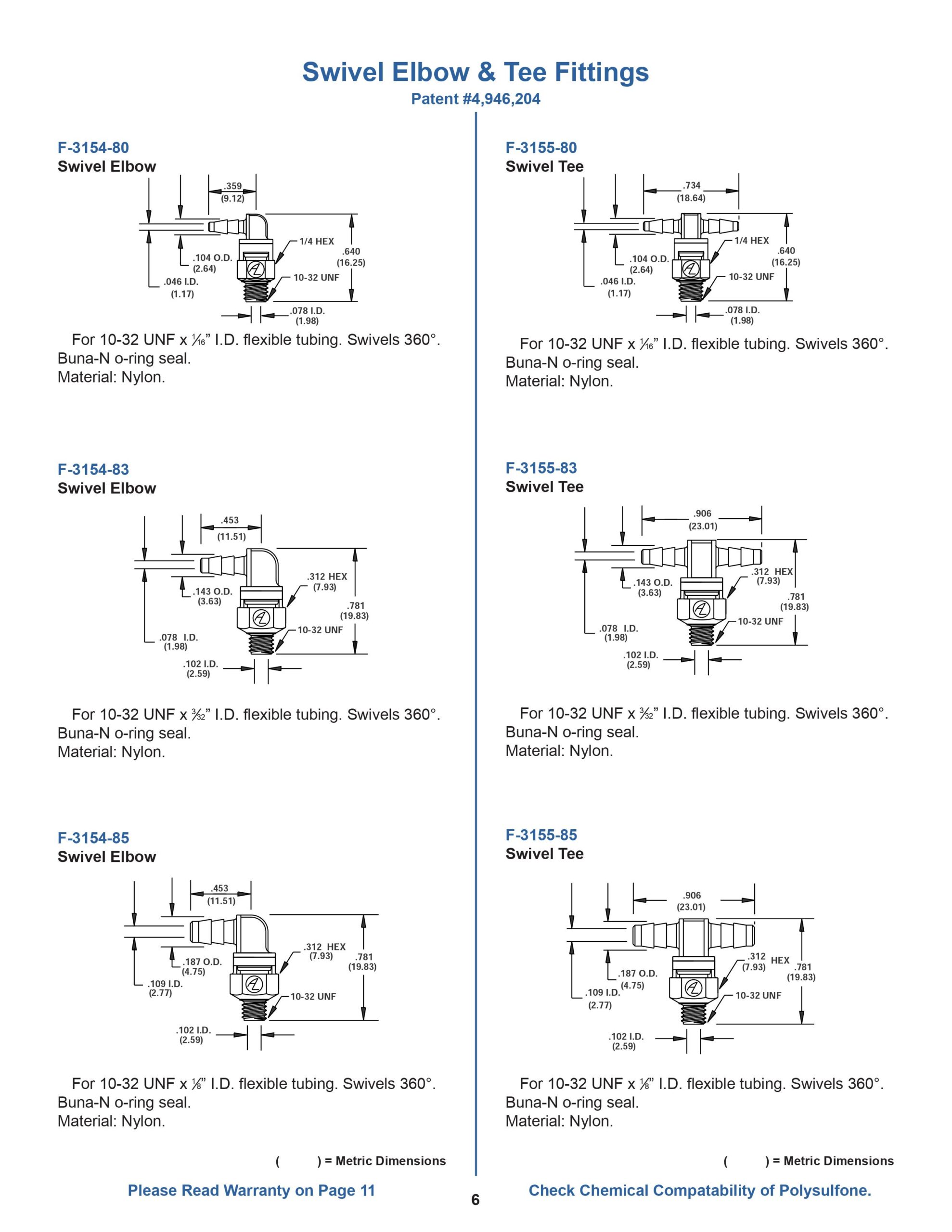

Filets 1/4-18 NPT, Filets 1/8-27 NPT, Filets 10-32 UNF
