Coupleurs Rapides – Coude

Les coupleurs rapides sont disponibles en trois modèles : Droit, Coude ou Té.

Délai de livraison : 2 à 4 semaines
Contactez-nous pour des délais de livraison plus courts UGS : ND Catégories : ,

La conception unique du raccord permet de le faire pivoter à 360°. Le raccord est scellé avec un joint torique Buna-N. Le coupleur rapide est disponible avec des raccords cannelés pour des tubes de 1/16″, 1/8″ ou 0.170″ de diamètre intérieur. Le raccord cannelé n’a pas de ligne de séparation moulée sur le premier crochet. La conception innovante empêche le raccord de fuir. Le raccord rapide est disponible avec des filetages UNF 10-32, la conception unique des filetages permet d’assurer l’étanchéité du raccord sans joint. Le boîtier, le raccord et le bouton-poussoir sont moulés avec précision en Celcon Acetal. Le design unique est breveté.

  • Disponible avec des filetages 10-32 UNF
  • Scellé avec un joint torique Buna-N

CARACTÉRISTIQUES

  • Miniature Size
  • Flux direct
  • Capacités d’arrêt

SPECIFICATIONS

Fourniture maximale: 8.62 bar (125 PSI)
Température de fonctionnement : 5 à 48 °C (40 à 120 °F)

MATÉRIAUX

Boîtier: Celcon (blanc ou noir)
Ressort : Acier inoxydable
Joint torique: Buna-N, éthylène-propylène (EPDM) et Viton (Silicone sur demande)

RACCORDS

B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
B86: Raccord cannelé Ø5.60 mm (0.220″) pour tuyaux D.I. Ø4.3 mm (0.170″)

MONTAGE

10-32 UNF filetage mâle

Raccord

B80 – Ø 2.65 mm Raccord cannelé pour tuyaux D.I. Ø1.6 mm, B85 – Ø4.75 mm Raccord cannelé pour tuyaux D.I. Ø3.2 mm, B86 – Ø5.60 mm Raccord cannelé pour tuyaux D.I. Ø4.3 mm

Style

S – Avec vanne d'arrêt, ST – Avec flux direct

Couleur

B – Noir, W – Blanc

Accessoires

E- joint torique en Ethylene Propylene, joint torique en Buna-N, V- joint torique en Viton

Dessins

Fichiers 3D



Veuillez nous contacter pour d’autres formats.

Catalogues

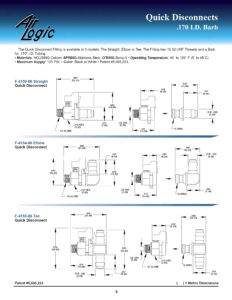

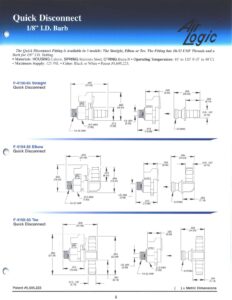

d.3 F 4150 4154 4155 B80 scaled d.4 F 4150 4154 4155 B85 scaled d.5 F 4150 4154 4155 B86 scaled
