Vannes à Aiguille Installables sur Panneau – Réglage Précis – Métal

Les vannes à aiguille de la série F-2822 sont idéales pour l’instrumention et les applications industrielles. L’angle fin de l’aiguille permet un contrôle précis du flux.

Délai de livraison : 2 à 4 semaines
Contactez-nous pour des délais de livraison plus courts UGS : ND Catégories : ,

Les vannes à aiguille sont réglables de 0 à l’équivalent du flux d’un orifice de 0.025″ de diamètre. Le flux est limité dans les deux senses. Le modèle de réglage précis F-2822-30, 31 possède un angle d’épingle  de 4 degrés and des filets 10-80.
La vanne à aiguille est conçue pour l’installation en ligne ou sur un panneau. La composante standard est fournie avec une vis à tête fendue pour un réglage par tournevis.

CARACTÉRISTIQUES

  • Réglage précis
  • Taille miniature
  • Stable avec des changements de température
  • Dérive très faible

SPÉCIFICATIONS

Réglage: 7 tours
Flux max: Équivalent à un orifice de 0.635 mm (0.025″) de diamètre
Vis de réglage: Vis à tête fendue
Température de fonctionnement: 5 à 4 8°C (40 à 120 °F)
Filtration recommandée: 5 micron
Fourniture maximale: 6.89 bar (100 PSI)

RACCORDEMENTS

Raccord droit pour des tuyaux flexibles de D.I. Ø1.6 mm (1/16″)
B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)

MONTAGE

Montable sur un panneau. Fourni avec deux vis auto-taraudeuses.

Raccord

B80 – Ø 2.65 mm Raccord cannelé pour tuyaux D.I. Ø1.6 mm, B85 – Ø4.75 mm Raccord cannelé pour tuyaux D.I. Ø3.2 mm, Raccord droit Ø 1.6mm

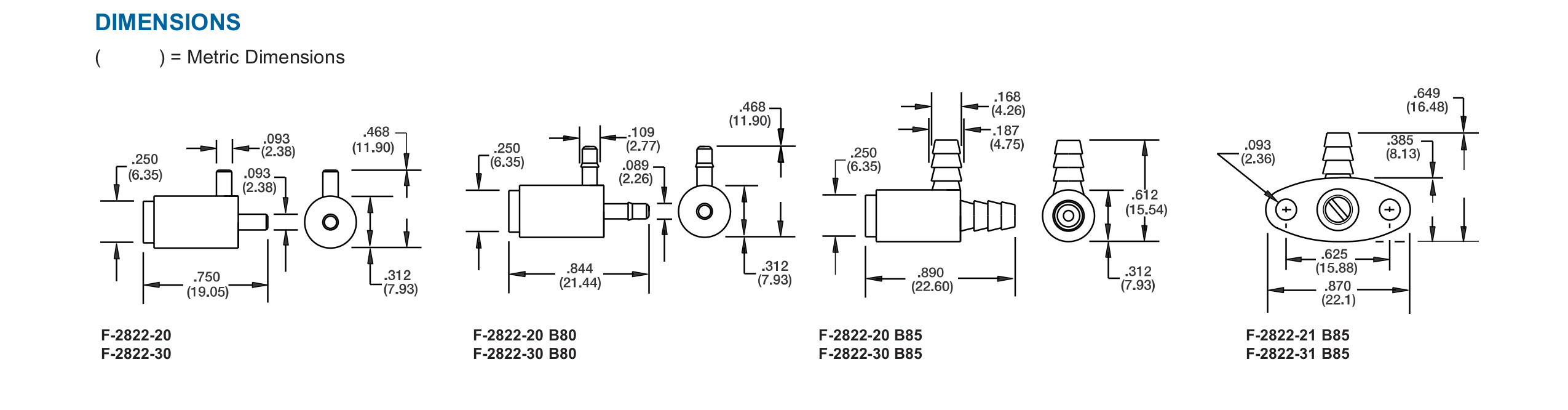

Dessins

Fichiers 3D

Needle Valves – F-2822-XX-X – STEP

Veuillez nous contacter pour d’autres formats.

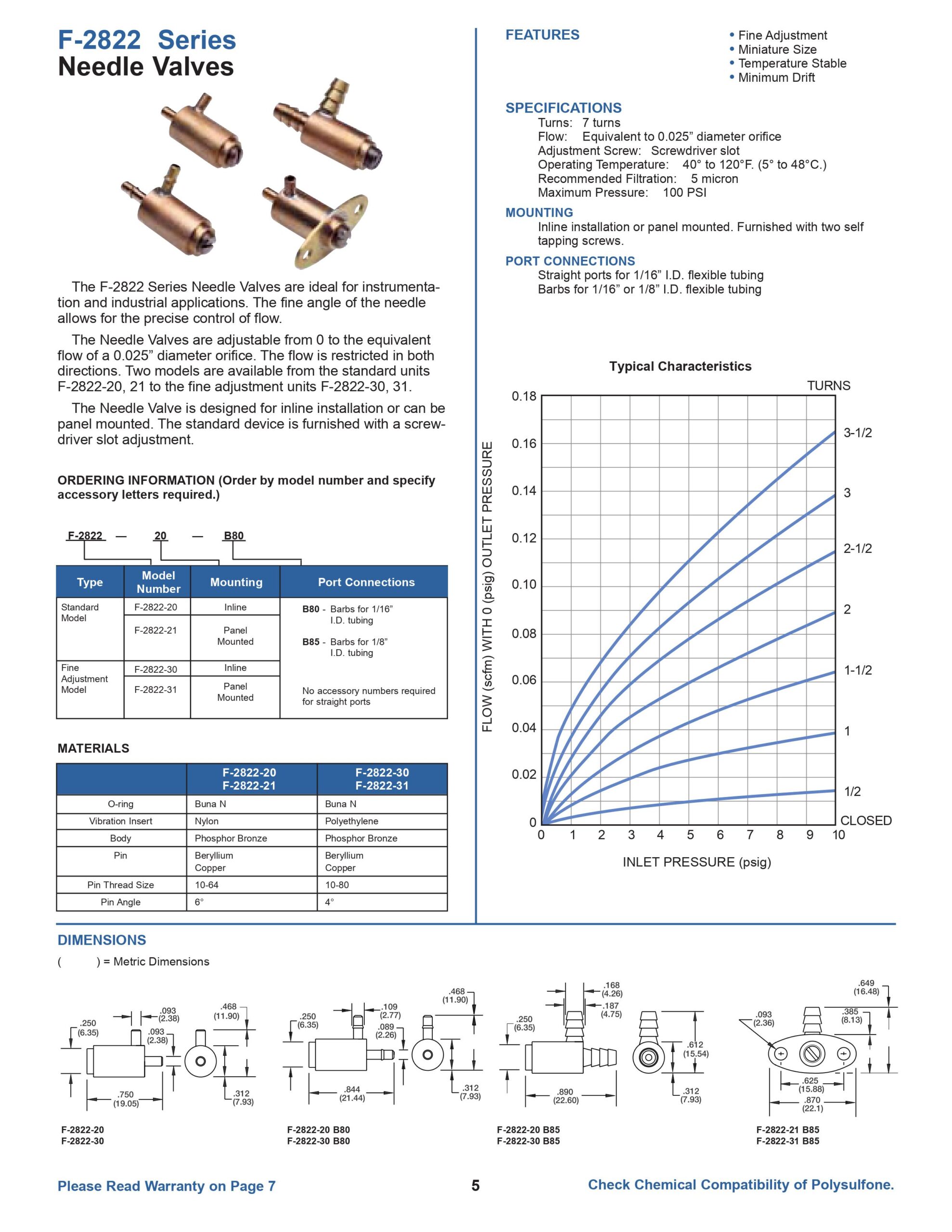

Catalogues



c.5 F 2822 Metal scaled
