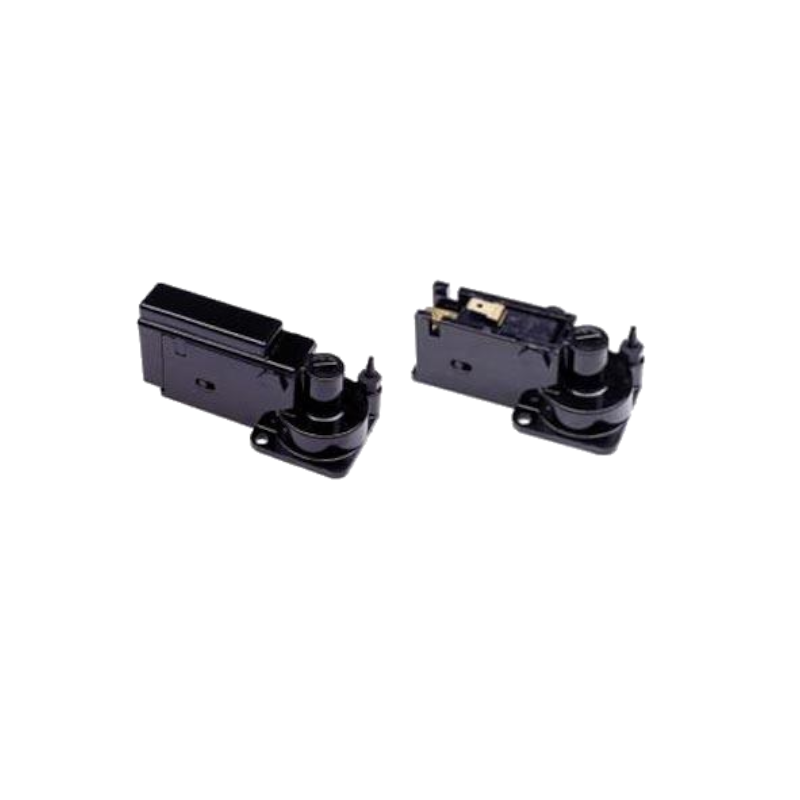

Les pressostats sont disponibles avec des réglages de pression préréglés et réglables. Le F-4100-50 est préréglé à 5″ H2O et le F-4100-90 à 15″ H2O. Le F-4100-85W est réglable, de 8 à 85″ H2O. Le F-4100-100 et le F-4100-200 sont réglables, de 0.5 à 15 PSI. Les pressostats ont trois bornes électriques: Normalement ouvert, Normalement fermé et Commun. Les intensités de commutation sont indiquées dans le tableau ci-dessous. Les pressostats sont fournis avec un raccord cannelé B80, 10-32 UNF, pour un tube de 1/16″ de diamètre intérieur, sauf demande contraire.
CARACTÉRISTIQUES
- Pressostat à action rapide
- Réponse rapide
SPÉCIFICATIONS
Spécifications électriques
Actionde pressostat: Unipolaire, à double action
Classement électrique: 0.1, 5 ou 15 AMP, 125 ou 250 Volt AC
Pressostat électrique: Approuvé UL et CSA
Connexions électriques: borne à connexion rapide de 0.187
Spécifications mécaniques
Vitesse de fonctionnement: 25 millisecondes
Pression du signal: 0.69 bar ou 2.07 bar (10 PSI ou 30 PSI)
Limites de température: 5° to 48°C (40° à 120°F)
MATÉRIAUX
Le bâtiment: Polysulfone
Membrane: Polyuréthane
Le ressort: Acier inoxydable ou fil à musique
RACCORDEMENT
10-32 filets femelles, munis d’un raccord cannelé:
B80: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø3.2 mm (1/8″)
B86: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø4.3 mm (0.170″)
MONTAGE
Montage encastré: trou de montage de 0.149″ de diamètre, utiliser la vis n° 6-32
