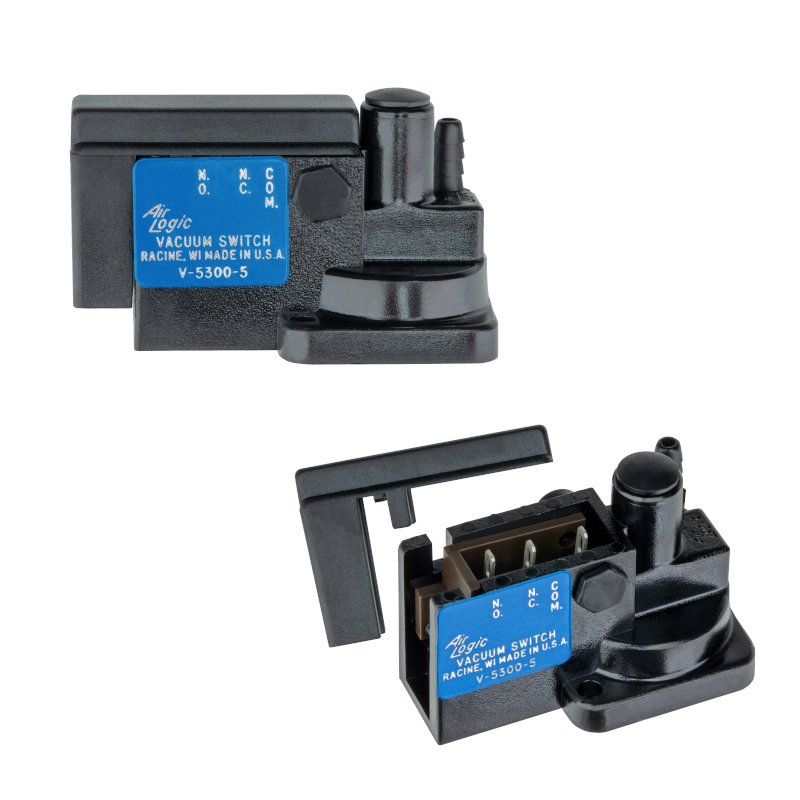

Les pressostats sont réglables de 1 à 28″ Hg avec une pression de signal maximale de 29.9″ Hg. Les pressostats ont trois bornes électriques: Normalement ouvert, Normalement fermé et Commun. 4 AMP pressostat sont standard; un pressostat AMP 0.1 est également disponible. Quatre styles de montage sont disponibles : Montage encastré, montage sur embase, montage panneau et filet 1/8″ – 27 NPT. Le montage encastré a des trous de fixation de 0.125″ de diamètre pour le montage sur une surface plane. Le montage sur embase est conçu pour être monté directement sur des cartes de circuits pneumatiques ou des sous-plaques de collecteur; un joint torique Buna-N est fourni. Le montage panneau a un filetage unique qui va du filetage conique 1/8-27 au filetage droit 1/8-27 ; un écrou de montage est fourni. Le Filet a un filetage de tuyau conique 1/8-27. Les pressostats sont fournis avec un raccord cannelé B80, 10-32 UNF, pour un tube de 1/16″ de diamètre intérieur, sauf demande contraire.
CARACTÉRISTIQUES
- Faible coût
- Taille subminiature
- Faible différentiel
- Réponse rapide
SPÉCIFICATIONS
Spécifications électriques
Action de pressostat: Unipolaire, à double action
Classement électrique: 4 AMP est la norme; aucun numéro de sélection n’est requis. 0.1 AMP est également disponible.
Pressostat électrique: Approuvé par UL, (UL# E12252)
Connexions électriques: borne à connexion rapide de 0.110″
Spécifications mécaniques
Vitesse de fonctionnement: Activation ou libération en 25 millisecondes.
Pression du signal: 29.9″ Hg maximum
Adjustment Range: 1 to 28″ Hg
Limites de température: 40 à 120 °F (5 à 48 °C)
MATÉRIAUX
Membrane: Polyuréthane
Le ressort: Acier inoxydable ou fil à musique
RACCORDEMENT
10-32 filets femelles, munis d’un raccord cannelé:
B80: 10-32 UNF Raccord cannelé pour pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø3.2 mm (1/8″)
B86: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø4.3 mm (0.170″)
MONTAGE
Montage encastré: Trou de montage de 0.125″ de diamètre; utilisez NON. 4 ou une vis 5-40.
Montage sur embase: Deux trous de montage de 0.125″ de diamètre; utilisez une vis autotaraudeuse n° 4 ou une vis 5-40 (un joint torique Buna-N est fourni)
Montage panneau: Externe 1/8-27 NPT à 1/8-27 NPS, les filetages internes sont 10-32 UNF. Un trou de montage de Ø11.11 mm (7/16″) de diamètre est nécessaire. (Un écrou de montage est fourni)
Filet 1/8″ – 27 NPT: 1/8-27 filetage conique mâle avec 10-32 filetage femelle UNF
