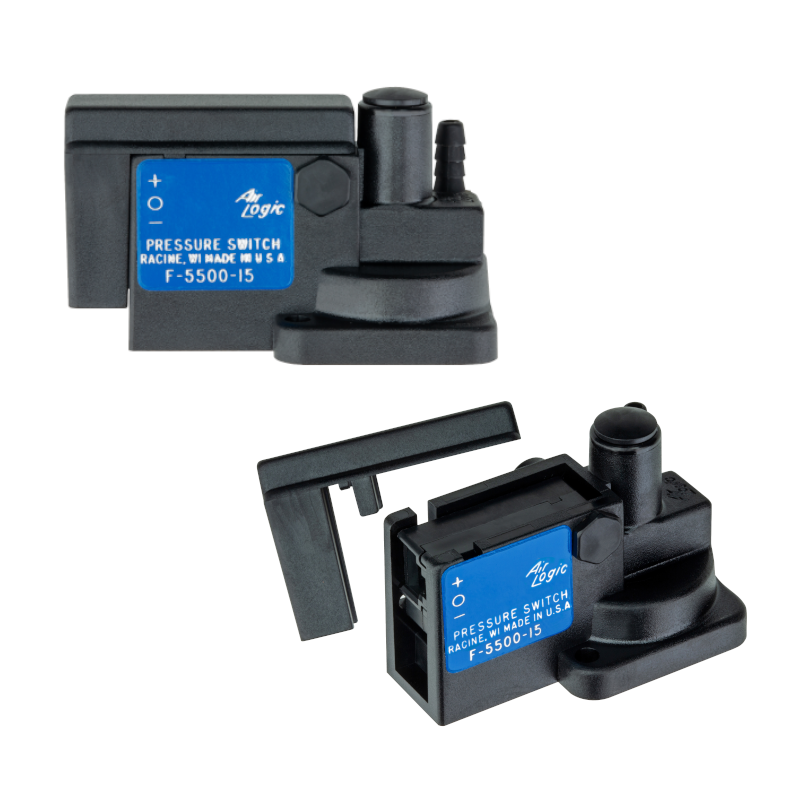

Le pressostat à semi-conducteurs combine le confort d’utilisation d’un interrupteur mécanique de précision avec la fiabilité de l’état solide; il utilise le capteur Hall. Un circuit intégré, actionné par un aimant situé dans le piston de commande, produit une sortie numérique. La sortie numérique de niveau logique élimine le besoin de circuits de conditionnement pour obtenir une sortie en ondes carrées. Il n’y a pas de contacts. La tension d’alimentation est de 4.5 – 24 VDC. Un logement de terminal peut être fourni pour être utilisé avec les terminaux AMP 102241-1. Le pressostat est réglable de 0.5 à 100 PSI avec une pression de signal maximale de 100 PSI. Quatre styles de montage sont disponibles: Montage encastré, montage sur embase, montage panneau et filet 1/8″ – 27 NPT. Le montage encastré a des trous de fixation de 0.125″ de diamètre pour le montage sur une surface plane. Le montage sur embase est conçu pour être monté directement sur des cartes de circuits pneumatiques ou des sous-plaques d’embase un joint torique Buna-N est fourni. Le montage panneau a un filetage unique qui va du filetage conique 1/8-27 au filetage droit 1/8-27; un écrou de montage est fourni. Le filet a un filetage de tuyau conique de 1/8-27.
CARACTÉRISTIQUES
•Faible coût
•Taille subminiature
•Ajustement à haute pression
•Faible différentiel
•Pressostat à l’état solide
•Réponse rapide
SPÉCIFICATIONS
Spécifications électriques
Action de pressostat: Capteur à effet Hall à l’état solide
Classement électrique: 4.5 – 24 VDC
Pressostat électrique: Approuvé par l’UL, (UL# E53576-volume 2, Section 2)
Connexions électriques: AMP 102241-1 terminal
Spécifications mécaniques
Vitesse de fonctionnement: Activation ou libération en 25 millisecondes
Pression du signal: 6.89 bar (100 PSI maximum)
La gamme d’ajustement: 0.34 à 6.59 bar (0.5 à 100 PSI) +/- 0.5 tolérance sur la pression initiale de départ
Limites de température: 40 à 120 °F (5 à 48 °C)
MATÉRIAUX
Le bâtiment: Polysulfone
Membrane: Polyuréthane
Le ressort: Acier inoxydable ou fil à musique
RACCORDEMENT
10-32 filets femelles, munis d’un raccord cannelé:
B80: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø3.2 mm (1/8″)
B86: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø4.3 mm (0.170″)
MONTAGE
Montage encastré: Trou de montage de 0.125″ de diamètre; utiliser une vis autotaraudeuse n° 4 ou une vis 5-40
Montage sur embase: Deux trous de montage de 0.125″ de diamètre; utilisez une vis autotaraudeuse n° 4 ou une vis 5-40 (un joint torique Buna-N est fourni)
Montage panneau: Externe 1/8-27 NPT à 1/8-27 NPS, les filetages internes sont 10-32 UNF. Un trou de montage de Ø11.11 mm (7/16″) de diamètre est nécessaire. (Un écrou de montage est fourni)
Filet 1/8″ – 27 NPT: Filetage conique mâle 1/8-27, filetage intérieur 10-32 UNF
