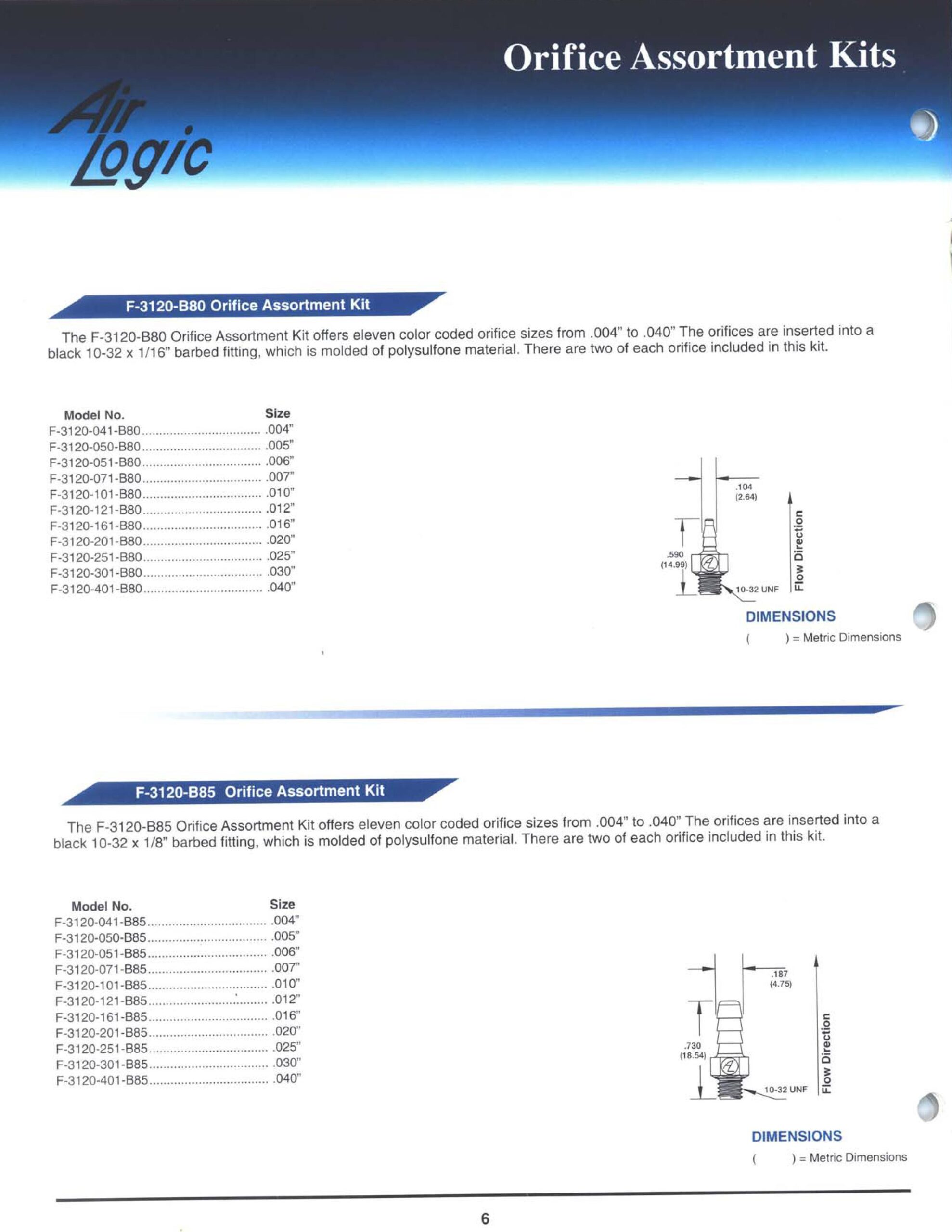

There are two of each orifice included in this kit.
FEATURES
- Eleven color coded orifice sizes
- Sizes range from 0.004″ to 0.040″
- Inserted into a black 10-32 x 1/8″ barbed fitting
SPECIFICATIONS
Model No. | Size | Color |
---|---|---|
F-3120-041-B85 | 0.10 mm (0.004″) | Purple |
F-3120-050-B85 | 0.13 mm (0.005″) | Lime Green |
F-3120-051-B85 | 0.15 mm (0.006″) | Red |
F-3120-071-B85 | 0.18 mm (0.007″) | Aqua |
F-3120-101-B85 | 0.25 mm (0.010″) | Yellow |
F-3120-121-B85 | 0.30 mm (0.012″) | Black |
F-3120-161-B85 | 0.41 mm (0.016″) | Gray |
F-3120-201-B85 | 0.51 mm (0.020″) | Blue |
F-3120-251-B85 | 0.64 mm (0.025″) | Brown |
F-3120-301-B85 | 0.76 mm (0.030″) | Beige |
F-3120-401-B85 | 1.02 mm (0.040″) | Rust |
MATERIALS
Housing: Polysulfone
PORT CONNECTIONS
B85: Barb Ø4.75 mm (0.187″) for Ø3.2 mm (1/8″) flexible I.D. tubing
MOUNTING
10-32 UNF male threads
